“立桿測天觀星象，俯地量距繪山河?！痹谠棋a這片古老而又充滿活力的熱土上，有這樣一群測繪工作者，他們跋山涉水，以腳步丈量祖國的壯麗山川；他們深入地層深處，運用精密的儀器測量那蜿蜒崎嶇的地下巨龍；他們秉持著嚴謹務實的態度，為云錫的建設與發展默默奉獻力量。
在云錫的百年瞬間里，有這樣一張照片，其注釋為“‘一五’時期，云錫工人積極開展技術工作”，令人不禁思忖，這或許就是新中國成立后云錫第一代測繪工作者留下的歷史印記。
1951年至1955年，老一輩測繪工作者辛勤實測了1000平方公里的三、四等三角控制網和三、四等水準網。1964年到1965年，歷經兩年時光，他們對原有控制網進行了系統性改建，總控制面積達2500平方公里，為云錫和個舊地區筑牢了長遠而堅實的基礎控制。他們以假定坐標、高程系統為依據，用大平板儀視距法測繪了48平方公里的1:2000比例尺的地形圖，此圖成為覆蓋云錫范圍的首張地形圖。
由于早期地形圖缺乏統一的平面坐標系和高程系，1979年12月至1980年1月，云錫與個舊市建委共同委托國家民航二總隊和西南冶金地質勘探公司測量隊進行2150平方公里的航空攝影測量，并繪制成1:10000、1:2000比例尺的地形圖。為保證圖紙質量，測繪工作者使用大平板或經緯儀實地進行地物、地形的補測和檢查，直至1986年，全部的航測成圖工作才得以完成。長達6年的時間，充分詮釋了一絲不茍、認真負責的嚴謹態度。

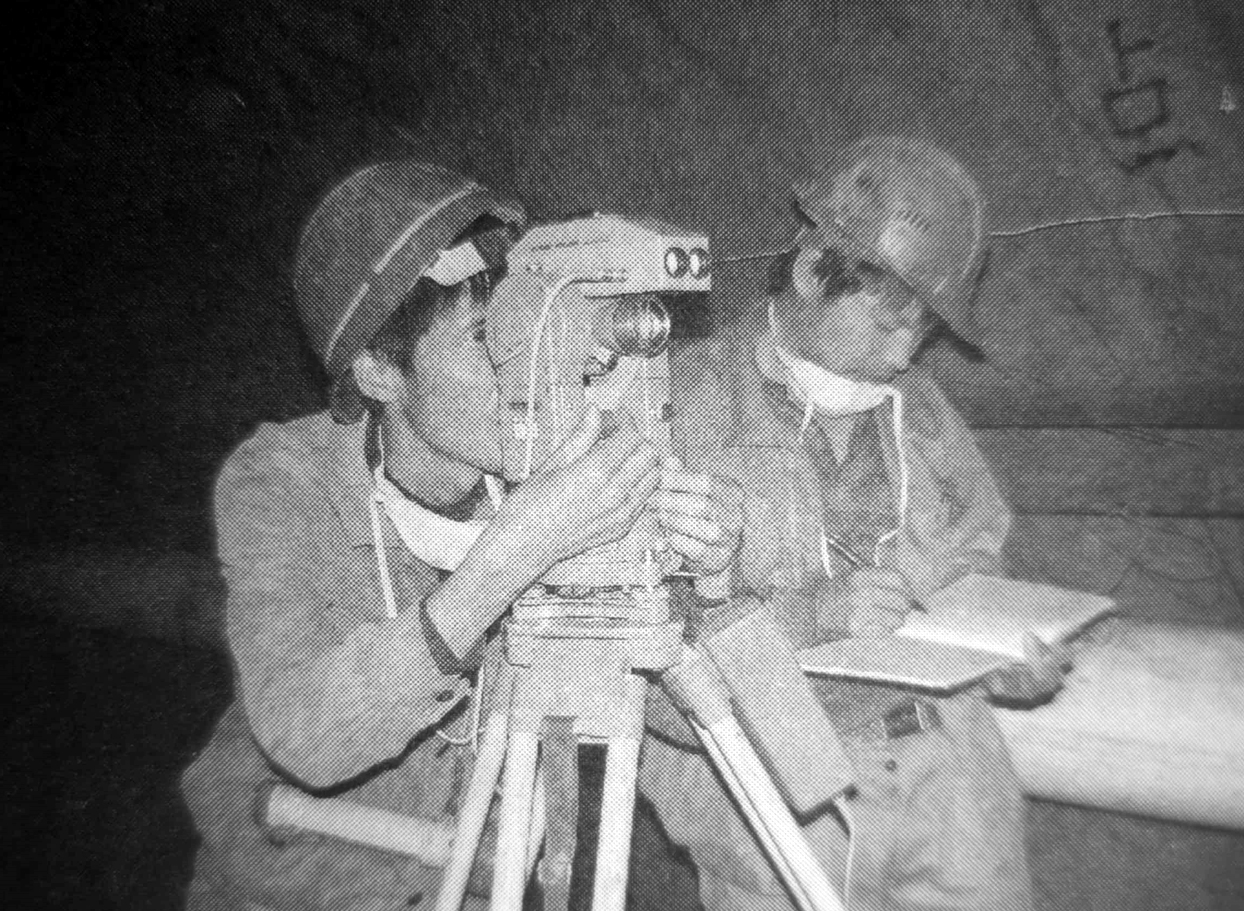

上世紀九十年代，測繪工作者引入了與經緯儀配合使用的紅外激光測距儀。原本需要兩天才能完成的等級導線測角、鋼尺量距、高程測量等測繪工作，如今僅用一天即可完成，工作效率實現了大幅度提升。他們通過持續地研究、分析紅外激光測距三角高程數據，最終得出紅外激光測距三角高程能夠替代井下Ⅰ、Ⅱ級水準高程的結論，為今后減少不必要的測繪工作提供了關鍵依據。正是這種嚴謹細致、敢于突破的精神，深深地影響著一代又一代的測繪工作者，成為他們前行道路上的璀璨燈塔。
2013年，伴隨大屯錫礦采礦方法的優化變革，巷道由2.4m×2.6m轉變為4.0m×3.8m，這給測繪工作帶來了巨大考驗。首當其沖的便是測點的布設問題，由于巷道較高，布設于巷道頂板極為困難，而布設地板又難以保存。此時，測量人員提出了一個大膽的想法——布設兩幫。說干就干，大家紛紛查閱各種測繪資料，發現能實現測點布設在兩幫的方法有兩種：其一為陀螺全站儀直測方位；其二是采用邊角后方交會。經過考察，前者實測時間較長，完成一個測站需要45分鐘，最終，選擇了后者進行技術研究。
全站儀自帶的后方交會功能稱為自由設站法，能夠直接測量坐標。測量人員從測點的制作、點的布設間距、形狀等方面進行了多次實踐；通過實測分析自由設站導線相對精度，最低為1/3000，最高達1/23000，能夠滿足生產導線精度要求。自由設站在分層測量中也得到了廣泛運用，可快速實現一井或兩井定向，直接獲取坐標數據。自由設站法的應用解決了短距離無軌掘進巷道布點和分層定向內業計算繁瑣的難題，既提高了工作效率，又保證了設計工程所需的測量精度。
為解決云錫原使用的1954北京坐標系統一到CGCS2000坐標系，新一輩測繪工作者自2018年至2024年，應用GPS精心布設了地表控制網，通過結點嚴密平差的方式，建立連接各大礦山的井下控制網。自此，云錫的測繪資料正式與國家控制“并軌”，為云錫未來的發展建設打下了堅實的測繪基礎。正如測繪前輩所言：“基礎不牢，地動山搖?！边@句話深深地烙印在每一位云錫測繪工作者的心中。大家深知“差之毫厘，失之千里”的道理，進而逐漸養成了認真嚴謹的工作作風。

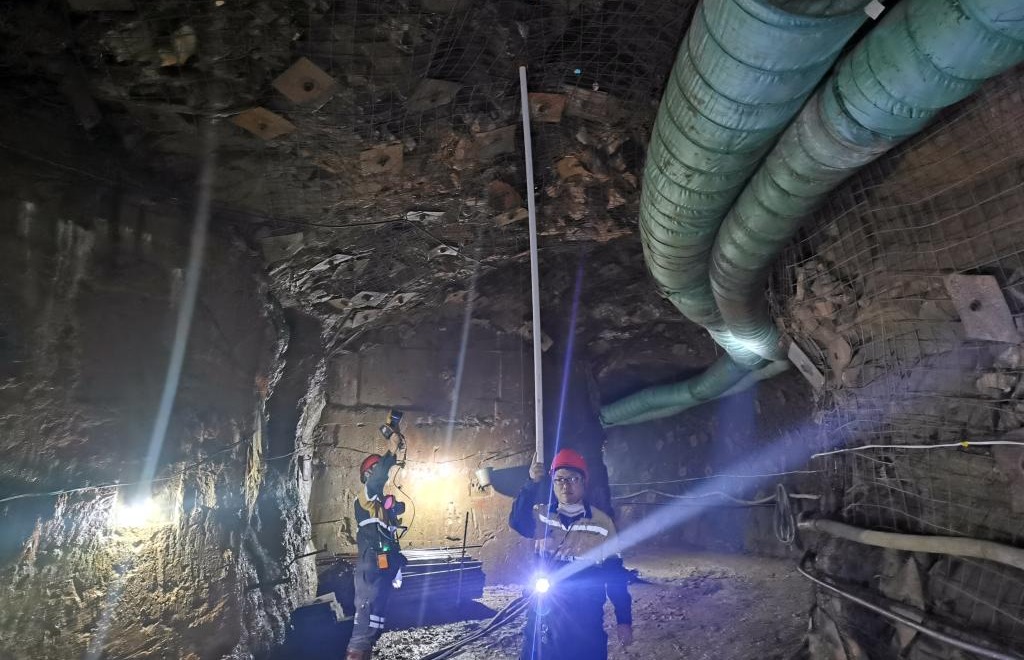

（2019年，使用手持三維激光掃描儀掃描巷道）
2019年，為順應“數字礦山”的發展需求，測繪工藝開始朝著三維、可視化方向邁進，測量圖件由二維向三維轉變。如何快速、高效、準確地完成井巷工程三維模型測繪工作，成為測量人員急需解決的測繪問題。經過考察研究，大屯錫礦引入了SLAM（慣導）系統便攜式三維激光掃描儀。手持三維激光掃描技術可謂是測繪領域在GPS技術之后的又一次重大技術革新，這一嶄新技術的出現與應用，對于傳統的礦山井下測繪而言，無疑又是一場變革與挑戰。從常規巷道、分層采場到豎井的數據采集，再到室內數據處理，一次次的失敗，又一次次進行總結分析，憑借著那股不服輸的勁頭，測量人員終于成功地將這項技術應用于井下測繪的各個領域，實現了井下巷道測量“單兵作業”的歷史性突破。

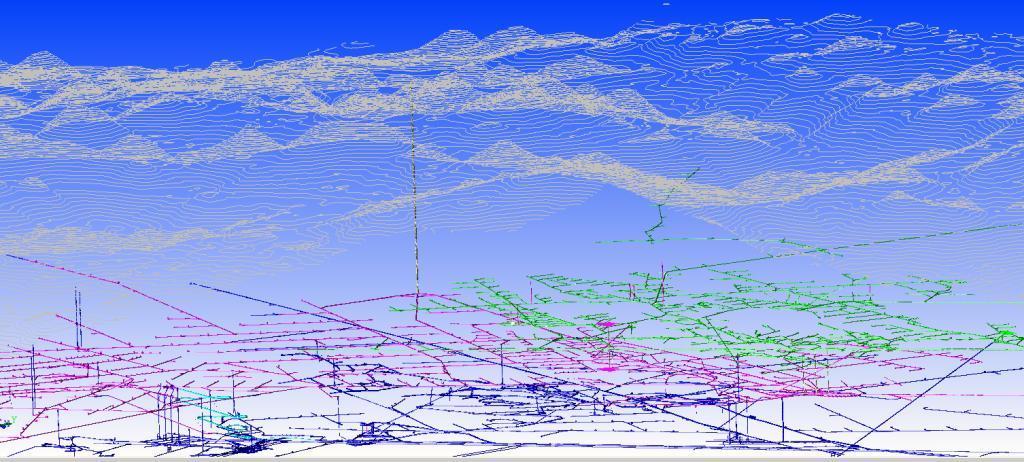

（2020年，迪邁軟件繪制的地表及井下三維模型）

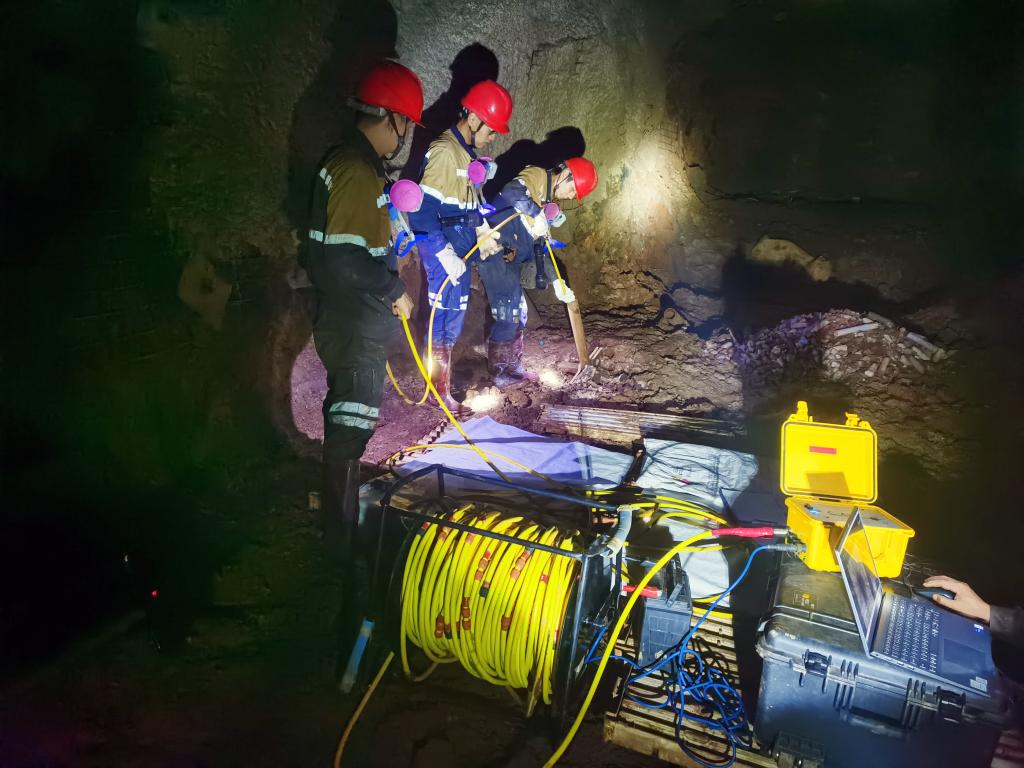

（2023年，應用C-ALS Gyro鉆孔式掃描儀進行空區測量）
采空區治理向來是礦山發展的關鍵環節。大屯錫礦采空區數量眾多，原崩落法下的大部分采空區數據難以準確收集。如何進行采空區探測，精準圈定采空區的實際范圍，建立健全基礎資料并實現采空區管理？這是安全生產向測繪工作提出的一項重要課題。測量人員再次踏上技術攻關的征程。他們前往省外實地考察，引進了C-ALS Gyro鉆孔式掃描儀。通過向盲采空區施工鉆孔，將鉆孔式掃描儀的探頭伸入盲采空區內部進行點云數據采集，進一步完善了井下采空區的三維模型，為大屯錫礦今后的空區治理、資源開采以及安全生產提供了堅實的測繪基礎數據。

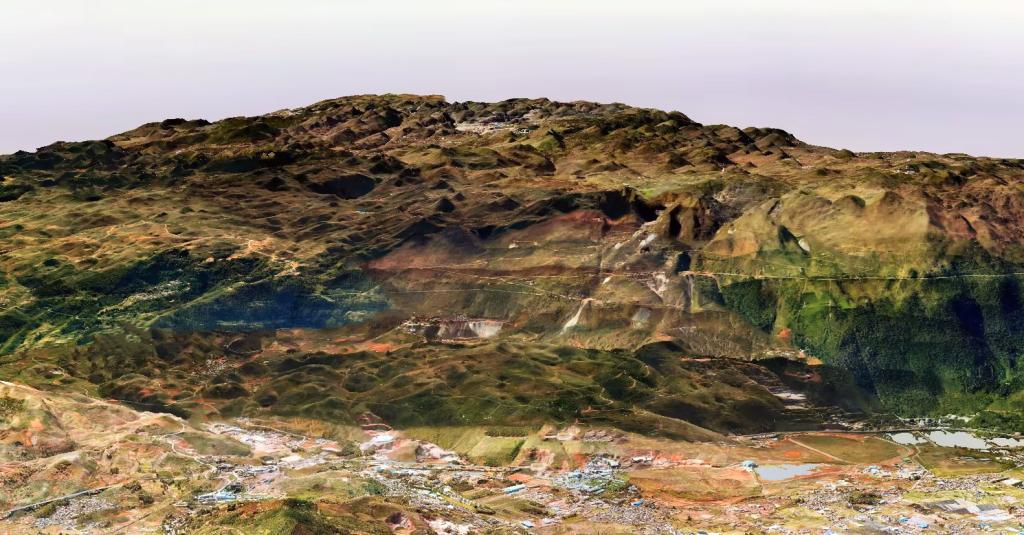

（2024年，大屯錫礦實景三維模型）
伴隨無人機技術在國內外軍事、農業、交通、環保、測繪、巡查等諸多領域的廣泛應用，大屯錫礦于2018年引入無人機，運用無人機傾斜攝影測繪技術建立了生產生活區16平方公里的實景三維模型，利用直升機航測照片建立了個舊東部礦區380平方公里的實景三維模型，更為立體、直觀地描繪出“錫山”的全貌。
（百里錫山 譚亞 攝）
這幅百里錫山的壯麗畫卷，宛如一部生動的歷史長卷，不僅鐫刻著云錫測繪工作者披荊斬棘、默默奉獻的章節，更是他們以汗水為墨、以智慧為筆，向偉大祖國獻上的一份沉甸甸的赤子之心。它不僅僅是對過往成就的頌歌，更是對未來希望的寄語，彰顯了云錫測繪人代代相傳的堅韌不拔與矢志不渝，他們的愛國情懷如同錫山之巔的皚皚白雪，純潔而高尚，歷久彌新，照亮著后來者的前行之路。
